Kenmerken
 De voeding: XP11, die de nodige energie (24 VDC/17 VA) levert.
 De link-modules: XP20, XP70A, XP70B, XP70C en XP70D, die voor hogere functies zorgen.
 De relais-module: XP24, die de verbruikers schakelt.
 De dimmers: XP31U(P), CP33U(P), XP31BC en XP31DD, die de verbruikers dimmen.
 De gateway: XP130, die het Concept XP aanstuurt en bewaakt via het lokale netwerk
   en/of het Internet.
 Indirecte aansturing met druktoetsen, schakelaars, en andere door het gebruik maken
   van link-modules zoals de XP20.
 Directe aansturing met druktoetsen, schakelaars, en andere door het gebruik maken
   van slaaf-modules zoals de XP24.

Kenmerken
 De XP11 (voeding 24 VDC/30 VA) levert de nodige energie.
 Alle Concept 2000 modules kunnen met de XP11 verbonden worden.



Documentatie
 Technische informatie (PDF bestand, Grootte: 553 KB, Taal: Nederlands)

Kenmerken
 De CP20 (SWITCH-Link) is voorzien van 8 ingangen (kanalen).
 Drukknoppen, schakelaars, sensoren, e.a. kunnen verbonden worden met deze ingangen.
 Deze meester module is nodig voor het creëren van hogere functies.
 Hogere functies zoals: alles uit, alles aan, groepsschakelingen,...
 Als een ingang (kanaal) geactiveerd wordt, verstuurt de CP20 commando's naar de bus.
 Relais -en/of dimmermodules bekomen de commando's via de bus en voeren hun taak uit.
 Per bus kunnen er 4 CP20 modules toegepast worden,
   d.w.z. 4 x 8 = 32 hogere functies (kanalen).



Documentatie
 Technische informatie (PDF bestand, Grootte: 176 KB, Taal: Nederlands)

Kenmerken
Zelfde technische eigenschappen als de CP20 met vierpolige bus-connectoren.

ELNr: 9086005499
EAN: 5703513054991

Kenmerken
 De CP70A (IR-Link) werd ontwikkeld voor afstandsbedieningen met 38 KHz.
 38KHz afstandsbedieningen zoals de CP79 zendt 8 en 32 kanalen uit.
 Per CP70A module worden er 8 kanalen op de bus geplaatst.
 Aan iedere ingang (kanaal) kan een IR-oog verbonden worden.
 Een IR-oog kan verschillende CP70A modules aansturen.
 Ook meerdere IR-ogen kunnen verschillende CP70A modules aansturen.
 Per bus kunnen er maximaal 4 CP70A modules toegepast worden,
   d.w.z. 4 x 8 = 32 hogere functies (kanalen).



Documentatie
 Technische informatie (PDF bestand, Grootte: 108 KB, Taal: Nederlands)

Kenmerken
Zelfde technische eigenschappen als de CP70A met vierpolige bus-connectoren.

ELNr: 9086005554
EAN: 5703513055547

Kenmerken
 De CP70B (BO-Link) werd ontwikkeld om Concept 2000 draadloos te bedienen
   via een afstandsbediening van Bang & Olufsen (B&O).
 Het is tevens een stand-alone module die andere domotica-systemen kan aansturen.
 Het is mogelijk om de module om te schakelen naar 4 verschillende bedieningsmodes.
 Door het gebruik maken van een bediening, verhoogt dit de flexibiliteit van Concept 2000.
 Een combinatie van meerdere CP70B modules is mogelijk.
 Initieel bevindt de module zich in mode 1 (symboolmode) en komt overeen met
   de kleurtoetsen van de B&O afstandsbediening.
 Per bus kunnen er maximaal 4 CP70B modules toegepast worden,
   d.w.z. 4 x 8 = 32 hogere functies (kanalen).



Documentatie
 Technische informatie (PDF bestand, Grootte: 240 KB, Taal: Nederlands)

Kenmerken
Zelfde technische eigenschappen als de CP70B met vierpolige bus-connectoren.

ELNr: 9086005567
EAN: 5703513055677

Kenmerken
 De CP70C (UHF-Link) is een ontvanger-decoder die 8 kanalen op de bus
   van Concept 2000 kan plaatsen.
 Deze module ontvangt de UHF-signalen afkomstig van HF-afstandsbedieningen (40 MHz).
 In situaties waar een IR-afstandsbediening niet voldoet, biedt de radiobediening
   hiervoor een oplossing.
 De UHF-afstandsbediening, om de CP70C aan te sturen, heeft 1 of 4/8 kanalen.
 De UHF-(wand)druktoets, om de CP70C aan te sturen, heeft slechts 5 kanalen.
 Naast het ontvangen van UHF-signalen, kan de CP70C ook informatie verwerken
   aan zijn rechtstreekse ingangen.
 Bij het activeren van de rechtstreekse ingangen, worden er informatie op de bus
   gestuurd zoals bij de CP20.
 Per bus kunnen er maximaal 4 CP70C modules toegepast worden,
   d.w.z. 4 x 8 = 32 hogere functies (kanalen).



Documentatie
 Technische informatie (PDF bestand, Grootte: 500 KB, Taal: Nederlands)

Kenmerken
Zelfde technische eigenschappen als de CP70C met vierpolige bus-connectoren.

ELNr: 9086005570
EAN: 5703513055707

Kenmerken
 De CP70D (TIME-Link) is een multifunctionele module voor het Concept 2000.
 Functies van deze module zijn: aanwezigheidssimulatie, alarmfunctie (bij inbraak),...
 Per bus kan er maximaal 1 CP70D module toegepast worden,
   d.w.z. 4 x 8 = 32 hogere functies (kanalen).



Documentatie
 Technische informatie (PDF bestand, Grootte: 408 KB, Taal: Nederlands)

Kenmerken
Zelfde technische eigenschappen als de CP70D met vierpolige bus-connectoren.

ELNr: 9086005583
EAN: 5703513055837

Kenmerken
 De CP24 (relais, 4 kanalen) heeft 4 relais-uitgangen van elk 13 A.
 Deze slaaf-module reageert op commando's van link-modules zoals de CP20.
 Relais-uitgangen van de CP24 kunnen verbonden worden met:
   lichten, stopcontacten, motoren, ventilatoren, rolluiken,...



Documentatie
 Technische informatie (PDF bestand, Grootte: 496 KB, Taal: Nederlands)

Kenmerken
Compatibel met de module CP24. Via de bus is het mogelijk de module te programmeren, terugmeldingen te verkrijgen en up te daten. Bij de versie XP24P is het mogelijk het verbruikte vermogen aan de uitgangen vast te stellen via de software Contool XP, aldus energie-registratie.

ELNr: 9086005907
EAN: 5703513059071.

Kenmerken
 De CP31LR (dimmer, 1 kanaal inductief) werd ontwikkeld voor inductieve lasten met een
   vermogen van 40 tot 1000 VA.
 Deze slaaf-module reageert op commando's van link-modules zoals de CP20.
 Functies zoals: soft start, fade-in en fade-uit, thermische beveiliging,
   logaritmische regeling,...



Documentatie
 Technische informatie (PDF bestand, Grootte: 604 KB, Taal: Nederlands)

Kenmerken
Compatibel met CP31LR en CP31CR. Resistieve, inductieve- en capacitieve last. Automatische lastherkenning. Via de bus is de module te programmeren, terugmeldingen te verkrijgen en up te daten. Het lichtniveau is stuurbaar per procent en de terugmelding per procent via de Conson-bus en het programma Contool XP. Bij de versie XP31UP is het mogelijk het verbruikte vermogen aan de uitgangen vast te stellen via de software Contool XP, aldus energie-registratie.

XP31U ELNr: 9066005774
XP31U EAN: 5703513057749
XP31UP ELNr: 9086005512
XP31UP EAN: 570351305517

Kenmerken
 De CP33LR (dimmer, 3 kanalen inductief) werd ontwikkeld voor drie inductieve lasten met
   een totaal vermogen van 640 VA, willekeurig te verdelen onder 3 uitgangen met
   een maximum vermogen van 500 VA per kanaal.
 Deze slaaf-module reageert op commando's van link-modules zoals de CP20.
 Functies zoals: soft start, fade-in en fade-uit, thermische beveiliging,
   logaritmische regeling,...



Documentatie
 Technische informatie (PDF bestand, Grootte: 604 KB, Taal: Nederlands)

Kenmerken
Compatibel met de module CP33LR. Ohmse, inductieve en capacitieve last. Automatische lastherkenning. Via de bus is de module te programmeren, terugmeldingen te verkrijgen en up te daten. De lichtniveau's zijn stuurbaar per procent en de terugmeldingen per procent via de Conson-bus en het programma Contool XP. Bij de versie XP33UP is het mogelijk het verbruikte vermogen aan de uitgangen vast te stellen via de software Contool XP, aldus energie-registratie. 5 directe ingangen "alles aan/uit-dimmen", "scene-ingang" en dimmen per uitgang.

XP33U ELNr: 9086005897
XP33U EAN: 5703513058975
XP33UP ELNr: 9086005541
XP33UP EAN: 5703513055417

Kenmerken
 De CP31BC (dimmer, 1 V - 10 VDC/10 VDC - 0 V) werd ontwikkeld voor dimbare
   hoogfrequentballasten (PL/TL) met een stuuringang van 1 tot 10 VDC.
 Deze slaaf-module reageert op commando's van link-modules zoals de CP20.
 Functies zoals: soft start, fade-in en fade-uit, thermische beveiliging,
   logaritmische regeling,...



Documentatie
 Technische informatie (PDF bestand, Grootte: 604 KB, Taal: Nederlands)

Kenmerken
Compatibel met CP31BC. Relaisuitgang 230VAC/13A. Aansturing van HF-ballasten e.a. Via de bus is het mogelijk de module te programmeren, terugmeldingen te verkrijgen en up te daten. Het lichtniveau is stuurbaar per procent en de terugmelding per procent via de Conson-bus en het programma Contool XP. Automatisch lichtniveau en slaaffunctie.

ELNr: 9086005525
EAN: 5703513055257

Kenmerken
 De CP31CR (dimmer, 1 kanaal capacitief) werd ontwikkeld voor capacitieve lasten met een
   vermogen van 0 tot 600 VA.
 Deze slaaf-module reageert op commando's van link-modules zoals de CP20.
 Functies zoals: soft start, fade-in en fade-uit, thermische beveiliging,
   logaritmische regeling,...



Documentatie
 Technische informatie (PDF bestand, Grootte: 604 KB, Taal: Nederlands)

Kenmerken
 Aansturen van elektronische ballasten voor TL en PL-buizen met DSI protocol.
   Het DSI-signaal bestaat uit een 8-bit-informatie met een niveau van 12 VDC. De codering
   geschiedt dubbelfasig, dwz dat elke bit nog eens geïnverteerd wordt doorgestuurd.
 Aansturen van elektronische ballasten voor TL en PL-buizen met Dali-protocol. Het Dali-protocol
   is een verdere ontwikkeling van het DSI-protocol en te adresseren tot 64 stuks.
   Voor het Concept 2000 is de adressering onbelangrijk.
 De dimmer CP31DD omvat qua besturing en programmatie hetzelfde zoals
   de overige CP31 modules.

Kenmerken
Compatibel met CP31DD. Relaisuitgang 230VAC/13A. Via de bus is het mogelijk de module te programmeren, terugmeldingen te verkrijgen en up te daten. Het lichtniveau is stuurbaar per procent en de terugmelding per procent via de Conson-bus en het programma Contool XP. Automatisch lichtniveau en slaaffunctie.

ELNr: 9086005538
EAN: 5703513055387

Kenmerken
 Om het Concept 2000 systeem aan te sturen en te bewaken via het lokale netwerk
   en het Internet, werd de CP485 (Gateway) module ontwikkeld.
 De CP485 module genereert link-signalen op de bus.
 Door het genereren van link-signalen op de bus, kunnen slaaf-modules hierop reageren
   zoals de CP24.
 Er zijn 16 ingangen voor terugmeldingen.
 Twee ingangen voor temperatuurbewaking en -meting.
 Ook temperatuurbewaking en -meting van de schakelkast is mogelijk.



Documentatie
 Technische informatie (PDF bestand, Grootte: 576 KB, Taal: Nederlands)

Kenmerken
Deze interface levert een IP-adres aan een installatie die opgebouwd is met het Concept XP/2000 modulen. Dit maakt het mogelijk de installatie te programmeren en te besturen via Ethernet/Internet.

Om dit te kunnen realiseren bestaat de software Contool XP. Deze nieuwe software kan ook worden gebruikt om het Concept 2000 te programmeren via de Conbeam XP78. Wil men een installatie uitgevoerd met het Concept 200 besturen via Ethernet/Internet, dan kan de gateway XP130 ook worden toegepast.

ELNr: 9086005596
EAN: 57035113055967

Kenmerken
 Met de CP79 (programmeringbediening) kan men de modules van het Concept 2000
   programmeren.
 Een alternatieve naam voor de CP79 is de ConKey.



Documentatie
 Technische informatie (PDF bestand, Grootte: 96 KB, Taal: Nederlands)

Kenmerken
 Met de CP78 (PC-programmerings-interface) kan men het Concept 2000 programmeren
   via PC (software: Contool).
 Een alternatieve naam voor de CP78 is de ConBeam.
 Om met de CP78 te werken, dient u eerst batterijen in deze module te plaatsen.

Kenmerken
 Met de XP78 (met USB ondersteuning) (PC-programmerings-interface) kan men het
   Concept 2000 programmeren via PC (software: Contool 2000).
 Een alternatieve naam voor de XP78 (met USB ondersteuning) is de ConBeam.
 Om met de XP78 (met USB ondersteuning) te werken, hoeft u geen batterijen te plaatsen.
   De XP78 krijgt stroom van de computer via de USB koppeling.

Kenmerken

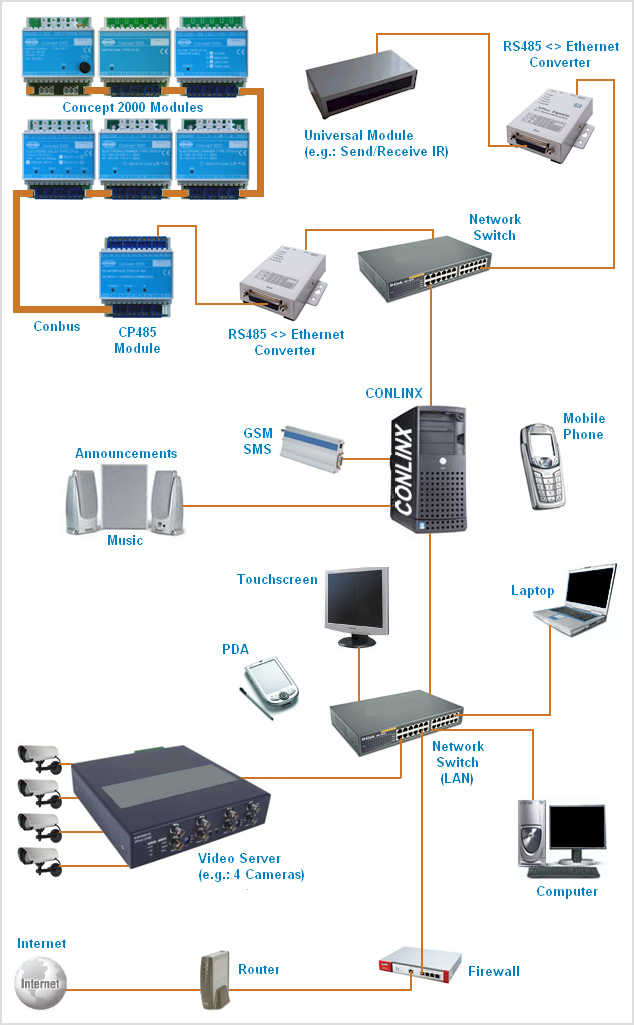

Met CONLINX 2006 is het mogelijk het domotica systeem Concept 2000 van Conson aan te sturen en te bewaken. Bovendien is het ook mogelijk universele modules aan te sturen en te bewaken (bv.: IR, RS232, RS485, AIRCO,...). Het aansturen en bewaken vindt plaats via het lokale netwerk, het Internet, SMS, e-mail, GPRS en andere.

CONLINX heeft ook andere mogelijkheden zoals:
 Web design dat 100% aanpasbaar is in PHP5 met ingebouwde CONLINX functies.
 CONLINX systeem configuratie (bv. IP adres) via de CONLINX wizard!
 SMS en/of e-mail commando's.
 SMS en/of e-mail berichtgeving.
 Aanmaken van oneindig veel plaatsen.
 Aanmaken van oneindig veel afstandsbedieningen (bv. RS232, RS485,...).
 Opvraag plaatsinformatie (temperatuur, statussen) via SMS en/of e-mail.
 Opvraag SMS en/of e-mail contact informatie via SMS en/of e-mail.
 Aankondigingen + Muziek.
 Temperatuurmeting met acties (+ Thermostaat via web interface).
 Acties bij de levensduur van een lamp.
 Acties bij een inkomend signaal (bv. deur open).
 Acties bij een inkomende universele code: (bv. tv aan).
 Acties bij het aantal keren open/toe bij de CP485 module.
 Acties bij inkomende temperaturen (plaats- en kasttemperatuur).
 Aanmaken van gebruikers en toewijzen aan één of meerdere plaatsen.
 Aanmaken van verschillende modes en speciale modes (Concept 2000).
 Aanmaken van verschillende codes en special codes (universeel).
 Aanmaken van verschillende feedback modes (2-in-1 knop: licht aan/uit).
 Aanmaken van verschillende feedback codes (2-in-1 knop: tv aan/uit).
 Aanmaken van een oneindig aantal klokken met (special) modes en thermostaat modes.
 Aanmaken van een oneindig aantal klokken met (special) codes.
 Opstarten van modes na een stroomuitval.
 Toevoegen van één of meerdere camera's.
 Aanwezigheidssimulatie met het Concept 2000 van Conson.
 ... en zoveel meer!

 Klik hier om online CONLINX 2006 uit te proberen.

CONLINX 2006 werd ontwikkeld door Cottyn & Partners b.v.b.a., Luc Cottyn en Henri Cottyn, met als doel het Concept 2000 van Conson en universele modules aan te sturen en te bewaken via het lokale netwerk, Internet, SMS, e-mail, GPRS, etc.

Het CONLINX systeem is verkrijgbaar bij uw groothandel.



Documentatie
 Handleiding installateur (PDF bestand, Grootte: 6408 KB, Taal: Nederlands)

 Handleiding web (PDF bestand, Grootte: 836 KB, Taal: Engels)

 Document installateur (PDF bestand, Grootte: 96 KB, Taal: Nederlands)

 Document gebruiker (PDF bestand, Grootte: 96 KB, Taal: Nederlands)

 Document web (PDF bestand, Grootte: 92 KB, Taal: Nederlands)

 CONLINX 2006 aangepast web design 1 - Woonkamer (ZIP bestand, Grootte: 116 KB)

 CONLINX 2006 aangepast web design 2 - Paarden (ZIP bestand, Grootte: 208 KB)

 CONLINX 2006 aangepast web design 3 - Piramide (ZIP bestand, Grootte: 176 KB)



CONLINX 2006 afbeeldingen
